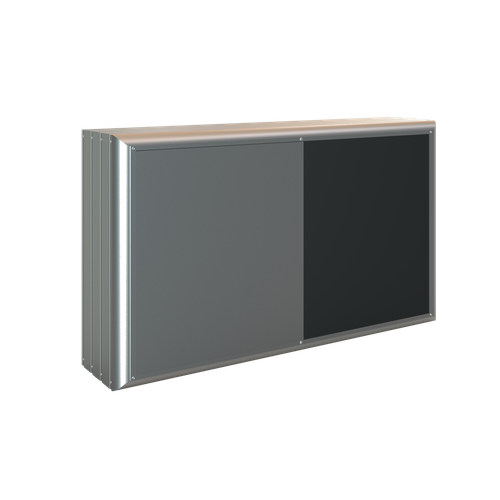

Beschrijving Rechthoekige absorbtie/resonantie coulisse AGC-RC
De coulissen, type AGC-RC, zijn gecombineerde absorptie/resonantie geluiddempende coulissen in tweekameruitvoering voor toepassing in luchtbehandelingsinstallaties. Het frame uit verzinkt plaatstaal zorgt voor een hoge stijfheid. De oppervlakken van het gebruikte absorptiemateriaal uit minerale wol zijn afgewerkt met scheurvrij, krasvast en vochtbestendig glasvlies.
De absorptie/resonantie coulisse wordt toegepast in geluiddempers type AGC-R, maar kan ook los geleverd worden. De coulisse wordt standaard uitgevoerd met afgeronde hoek in verband met minimale stromingsweerstand.
Belangrijkste kenmerken:
• Verzinkt plaatstalen frame
• Absorptiemateriaal afgedekt met scheurvrij, krasvast en vochtbestendig glasvlies
• Niet-brandbaar volgens DIN 4102
• Maximale luchtsnelheid tussen de coulissen: 20 m/s
• Tussenvoegdempingen, stromingsgeluid en drukverlies gemeten volgens DIN 45646 (ISO 7235).
De absorptie/resonantie coulisse wordt toegepast in geluiddempers type AGC-R, maar kan ook los geleverd worden. De coulisse wordt standaard uitgevoerd met afgeronde hoek in verband met minimale stromingsweerstand.
Belangrijkste kenmerken:
• Verzinkt plaatstalen frame
• Absorptiemateriaal afgedekt met scheurvrij, krasvast en vochtbestendig glasvlies
• Niet-brandbaar volgens DIN 4102
• Maximale luchtsnelheid tussen de coulissen: 20 m/s
• Tussenvoegdempingen, stromingsgeluid en drukverlies gemeten volgens DIN 45646 (ISO 7235).
Specificaties
Lengte (mm) | 1250 |
Resonantieplaat | 50 % |
Coulisdikte (mm) | 200 |
Prijshoeveelheid | 1 |
Voorraadartikel | Nee |
Hoogte (mm) | 450 |
GTIN artikel | 8720238078177 |
